锂的密度只有530kg/m3，将它加入镁中形成的镁-锂合金是唯一的密度低于镁基体的镁合金，是当今密度最小、比强度最高的结构合金，镁-锂合金的另一特点是有良好的塑性加工成形性能，可进行冷加工。

　　根据二元镁-锂相图，在589℃时发生共晶反应：L→α-Mg+β-Li

　　在共晶温度时，锂在镁中的固溶度为5.5%Li，共晶点为7.5%Li，温度降低时，其溶解度几乎没有变化。β-Li为体心立方晶格固溶体，有良好的塑性，比α-Mg的还高一些。合金的锂含量大于5.5%时，组织中会出现强度很低而塑性高的β-Li，导致合金的强度性能下降而塑性上升。因此，镁-锂合金不能进行热处理强化，也不需要通过晶粒细化处理来提高塑性。

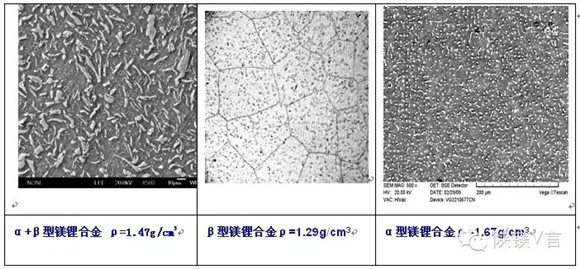

　　根据锂含时的不同和组织不同，镁-锂合金可分为三类：

　　含锂量低于5.5%的合金，其组织为Li溶于密集六方晶格镁中的α-Mg固溶体;

　　含>5.5%Li~10.2%Li的合金，其组织为均一的β-Li固溶体晶粒。β-Li的晶格为体心立方，它的冷、热成形加工能力比α-Mg的高，允许变形量虽可达50%~60%，但仍比铝及铝合金的低得多。

　　Mg-Li合金的缺点是有很高的化学活性，锂易与空气中的氧、氢、氮反应，形成稳定的化合物。因此，Mg-Li系合金的熔炼铸造必须在惰性气体保护下进行或在真空条件下进行。镁-锂合金的抗蚀性不高，比一般常用镁合金的还低，还有相当严重的应力腐蚀开裂倾向。

　　二元镁-锂合金的力学性能不高，和Al、Zn、Si等元素一同加入镁中，虽可以显着提高强度性能，但是尚未获得广泛的应用，美国航空航天局(NASA)1960年研发的LA141A是有代表性的Mg-Li合金，已用于制造人造卫星及航空器零件，此外还有LA91、LAZ933合金，它们含9%~14%Li，其密度只有1250kg/m3~1350kg/m3，比弹性模量却很高。LA141A和LS141A含金是用得较多的Mg-Li合金，它们含13%Li~15%Li，前者还含0.75%Al~1.75%Al，后者还含0.5%Si~0.8%Si。Mg-Li合金的比强度高，震动衰减性能强，可切削加工性优，是制造航空航天器的优秀结构材料。

　　LA141合金的室温弹性模量为42GN/mm2，与传统镁合金弹性模量的45GN/mm2相差不多，但它的密度为1350kg/m3，比大多数常用镁合金的1800kt/m3左右的低得多。LA141合金的挠曲刚度比同等质量传统镁合金的大一倍。LS141A合金的弹性模量为41GN/mm2，密度为1330kt/m3，其挠曲刚度比LA141合金的大一些，为铝合金的5倍余。

　　LA141A和LS141A合金的含锂量均>11%，有较好的室温成形性能。LA91合金的组织较复杂，为α+β;LA141合金的组织由体心立方晶格的固溶体和面心立方结构的LiAl及亚稳定的面心立方晶格的AlLi2Mg金属间化合物组成。镁-锂合金也可以产生一定的加工硬化作用。LA141合金在T7状态应用(固溶处理-空淬-177℃稳定化处理)。稳定化处理可以削除镁-锂合金的应力腐蚀开裂敏感性。同其他镁合金一样可以进行焊接和热加工，但焊后必须对焊接部位进行应力消除处理，以防应力腐蚀开裂，总体来说，镁-锂合金的抗腐蚀性能还不如常规镁合金的。

　　含量分别<4%的Mn、Zn、Cd等可提高Mg-Li合金的抗蚀性，Mn的效果最好;Si、Sb显着降低合金的抗蚀性;Al、Sn对合金抗蚀性的影响与其含量有关：含0.6%~1.0%，合金的抗蚀性随含量增加而下降，>1.0%后其抗蚀性随含量的增加而略有上升。向Mg-Li合金添加少量Al和Ca可在表面形成较稳定的Mg(OH)2基化合物保护层而提高合金的抗蚀性，还对合金的可成形性及抗蠕变强度有利。Mg-Li系合金在潮湿中有强烈的应力腐蚀敏感性。
